Isolasjonsovervåkning

Name: Altanova Falcon
Brand: Techimp

Online isolasjonsovervåking fra Techimp. Partial Discharge (PD) er betegnelsen på elektriske overslag/gnister inne i et isolasjonsmedium eller på overflaten av elektrisk utstyr.

Kontakt oss

Abstract graphic illustration of an organic, lime-green wireframe blob resembling a cell or amoeba, featuring glowing nodes and set against a dark teal background with minimalist eye and diamond icons.

PD i Isolasjon

På grunn av aldring, skade eller rett og slett produksjonsfeil oppstår det PD inne i isolasjonen i ,for eksempel motorer og generatorer, høyspente strøm- og spenningstransformatorer, isolatorer og gjennomføringer.

Online PD-måling på roterende maskiner

Over tid vil dette alltid utvikle seg til det verre, og til slutt resulterer det som regel i overslag mellom fase-jord (jordfeil). På grunn av forurensning/skitt og fuktighet, spesielt i industrianlegg, oppstår PD også på overflaten av elektriske komponenter.

Denne formen for PD kan til slutt også resultere i jordfeil, i det den lager ”bro” mellom to spenningsførende deler.

A technical infographic illustrating three types of Partial Discharge (PD) in high-voltage (HV) systems—Internal PD, Surface PD, and Corona PD—ranked by their level of harmfulness, with wave diagrams showing their respective signal patterns.

Hvordan måles/registreres
partial discharge ?

For å overvåke dette må man måle over tid. Det er ikke mulig å ta én spot-måling for å finne ut om systemet kommer til å få en feil i nærmeste framtid. Mange systemer kan ha høye verdier av PD uten at det er skadelig, og målingene må tas over en periode for å etablere en trend.

Målingene kan utføres med portabelt utstyr som monteres midlertidig (Aquila), eller utstyr som monteres for kontinuerlig overvåking (PD Hub). Jevnlige målinger vil danne en trend for systemet og gi en indikasjon på om PD-nivået øker eller holder seg stabilt. PD-aktivitet som øker, indikerer et problem som bør utbedres.

Brytere

Kabler MV

Kabler HV

Transformatorer

Generatorer / Motorer

Gassisolerte brytere (SF6)

VSD

Løsninger for PD- og DGA-målinger

Løsninger for PD-måling fra techimp

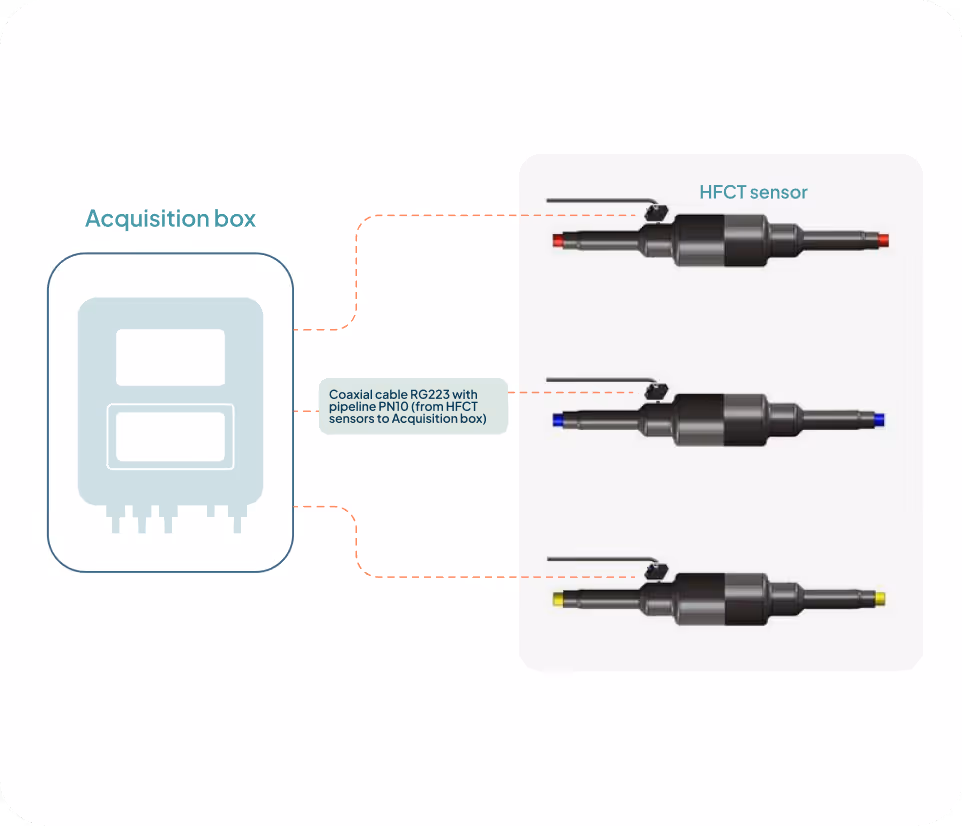

Techimp har mange ulike løsninger for å måle/registrere PD. Utstyret kan bruke eksisterende tilkoblingspunkter hvis dette er installert, eventuelt kan det installeres nye punkter.

DGA og Tan-delta målinger for transformatorer

For transformatorer er det i tillegg til PD-målinger mulig å få gassanalyse (DGA) for å overvåke oljen i transformatorer og tan-delta måling.

Online målinger under normal drift

Det er mulig å ta disse målingene online, det vil si under normal drift. Da er trenden basert på normale driftstilstander og ikke på testutstyr og en offline test. Hvis man ikke har tilgjengelige målepunkter på utstyret, kan dette monteres slik at framtidige målinger kan gjøres uten å slå av utstyret. Målinger gjøres på noen minutter når målepunkter er tilgjengelige.
